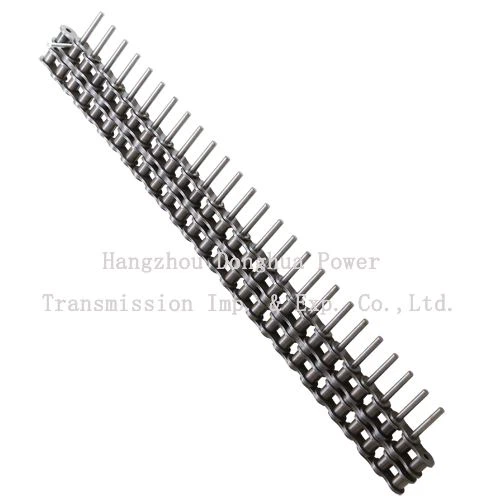

غلتک نوار نقاله زنجیره ای برای نقاله
اطلاعات پایه
توضیحات محصول
| DIN/ISO | زمین | غلتک | عرض | پین | پین | النر | بشقاب | نهایی | متوسط | وزن | |
| KIN/ISO | بین | قطر | طول | بشقاب | ضخیم | کششی | کششی | در | |||
| زنجیره | صفحات داخلی | عمق | -ness | قدرت | قدرت | متر | |||||
| نه. | P | d1 | b1 | d2 | L | Lc | h2 | T | Q | کیو۰ | q |
| حداکثر | دقیقه | حداکثر | حداکثر | حداکثر | حداکثر | حداکثر | دقیقه | ||||
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | kN/LB | kN | kg/m | |
| 04B-1 | 6 | 4 | 2.8 | 1.85 | 6.8 | 7.8 | 5 | 0.6 | 3.2/682 | 3.2 | 0.11 |
| 05B-1 | 8 | 5 | 3 | 2.31 | 8.2 | 8.9 | 7.1 | 0.8 | 5.0/1136 | 5.9 | 0.2 |
| *06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 14.1 | 8.2 | 1.3 | 9.0/2045 | 10.4 | 0.41 |
| 08B-1 | 12.7 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.6 | 18.0/4091 | 19.4 | 0.69 |
| ۱۰بی-۱ | 15.875 | 10.16 | 9.65 | 5.08 | 19.5 | 20.9 | 14.7 | 1.7 | 22.4/5091 | 27.5 | 0.93 |
| ۱۲بی-۱ | 19.05 | 12.07 | 11.68 | 5.72 | 22.5 | 24.2 | 16 | 1.85 | 29.0/6591 | 32.2 | 1.15 |
| ۱۶بی-۱ | 25.4 | 15.88 | 17.02 | 8.28 | 36.1 | 37.4 | 21 | 4.15/3.1 | 60.0/13636 | 72.8 | 2.71 |
| ۲۰بی-۱ | 31.75 | 19.05 | 19.56 | 10.19 | 41.3 | 45 | 26.4 | 4.5/3.5 | 95.0/21591 | 106.7 | 3.7 |
| ۲۴بی-۱ | 38.1 | 25.4 | 25.4 | 14.63 | 53.4 | 57.8 | 33.2 | 6.0/4.8 | 160.0/36364 | 178 | 7.1 |
| ۲۸بی-۱ | 44.45 | 27.94 | 30.99 | 15.9 | 65.1 | 69.5 | 36.7 | 7.5/6.0 | 200.0/45455 | 222 | 8.5 |
| ۳۲بی-۱ | 50.8 | 29.21 | 30.99 | 17.81 | 66 | 71 | 42 | 7.0/6.0 | 250.0/56818 | 277.5 | 10.25 |
| ۴۰بی-۱ | 63.5 | 39.37 | 38.1 | 22.89 | 82.2 | 89.2 | 52.96 | 8.5/8.0 | 355.0/80682 | 394 | 16.35 |
| ۴۸بی-۱ | 76.2 | 48.26 | 45.72 | 29.24 | 99.1 | 107 | 63.8 | 560.0/127272 | 621.6 | 25 | |
|
|
محصولات نشان می دهد
اندازه زنجیره پایه از زنجیره غلتک نقاله برآورده الزامات ایزو، ASME / ANSI، DIN، JIS و استانداردهای دیگر. عمدتا یک سری راست لبه زنجیره ای غلتک زنجیره ای، سری B لبه مستقیم زنجیره زنجیره ای زنجیره ای غلتک زنجیره ای، و کمربند زمین کوتاه وجود دارد. زنجیره نقاله دلبستگی، دو زمین زنجیره نقاله، دو زمین کمربند لوازم جانبی زنجیره نقاله، و غیره؛
لوازم جانبی زنجیره غلتک نقاله با توجه به الزامات استفاده به اشکال ساختاری مختلف طراحی شده اند، و ویژگی های گسترده و تنوع را دارند. در میان آن ها صفحه پیوست خم افقی، صفحه پیوست عمودی با سوراخ ها، و پین پسوند به طور گسترده ای مورد استفاده قرار می گیرند. محصولات به طور گسترده ای در انتقال ماشین آلات مانند نقاله های زنجیره ای برای انتقال قدرت و انتقال مواد به آنها مواد استفاده می شود.
